Приложение 2 – Изграждане на стоманена пещ TPI*
* Подробно описание на конструкцията на пещта е дадено в Ръководство за селски технологии № 13, достъпно от Института за тропически продукти. (34)
1. Описание
Пещта се състои от две захващащи се цилиндрични секции (1, 2) и коничен капак (3). Капакът има четири еднакво разположени отвора за изпускане на пара (4), които могат да бъдат затворени с тапи (5), ако е необходимо. Пещта се поддържа на осем канала за вход/изход на въздух (6), разположени радиално около основата. По време на овъгляването четири димни комина (7) са монтирани към алтернативни въздушни канали.
2. Производство
Ще ви трябват следните инструменти и оборудване.
1) Ролки за огъване на ламарина, способни да вземат лист с ширина най-малко 900 mm и дебелина 3 mm.2) Ролки за огъване на ъгли за огъване на армировъчните ъгли (опитен ковач трябва да може да ги направи, ако ролки не са налични).
3) Кислородно-ацетиленово оборудване за заваряване/рязане.
4) Голямо менгеме на инженера.
5) Ръчни инструменти, например ножовка, пили, ръчна бормашина и накрайници.
6) Скоби за задържане на части по време на заваряване.
Също желателно, но не е задължително:
7) Гилотина или настолна ножица.
8) Сгъвачна машина за ламарина с дебелина до 3 мм.
9) Оборудване за електродъгово заваряване. (Това би ускорило строителството).
Необходимите материали (с техните метрични размери) са изброени по-долу. Може да не се постигнат добри резултати, ако се направят промени в размерите или пропорциите на пещта. Ако желаете да направите големи промени в дизайна, моля, свържете се с TPI, преди да започнете работа.
Следват инструкции за изграждане и монтаж. Фигура 18 е конструктивен чертеж с размери. Прочетете внимателно инструкциите, преди да започнете да изграждате пещ.
2.1. Списък на материалите
|
Част |
Материал |
Достатъчно количество за рязане: |
|
| Основна секция | Горни и долни халки | 50 mm x 50 mm x 3 mm мека стомана ms ъгъл | 6 броя, всеки с дължина 2 430 мм |
| Тяло (метод на конструиране 1) | 3 mm ms лист (Забележка 1) | 3 броя, всеки 2 430 мм х 900 мм | |
| Тяло (метод на конструиране 2) | 3 mm ms лист | 3 броя всеки 2 480 mm x 900 mm n | |
| Горна част | Горен пръстен | 50 mm x 50 mm x 3 mm ms ъгъл | 3 броя, всеки с дължина 2 398 мм |
| Долен пръстен | 50 mm x 50 mm x 3 mm ms лента | 3 броя, всеки с дължина 2 398 мм | |
| Тяло | 2 mm ms лист | 3 броя, всеки 2 448 mm x 900 mm | |
| Горен капак | Покрийте сектори | 2 mm ms лист | 2 части, изрязани до размерите, показани на фиг. 22 |
| Парни портове | 50 mm x 3 mm ms лента | 4 броя, всеки с дължина 630 мм | |
| Дръжки за повдигане | 10 mm диаметър ms прът (бетон армиращ катран) | 4 броя, всеки с дължина 500 мм | |
| Капаци на порта за пара (4 на пещ) | Тела | Или 50 mm x 3 mm ms лента, ИЛИ стоманена тръба с диаметър 140 mm. (Използвайте тръба, ако има такава) | 4 броя, всеки с дължина 440 мм ИЛИ 4 ринга, всеки с ширина 50 мм |
| Топ дискове | 3 mm ms лист | 4 диска, всеки с диаметър 190 мм | |
| Дръжки | Стоманен прът с диаметър 5 мм (бетонна армировка) | 4 броя, всеки с дължина 180 мм | |
| Основни канали (8 на пещ) | Секции на канал | 3 mm ms лист | 8 броя, всеки 500 мм х 500 мм |
| Накрайници (Забележка 2) | Или 3 mm ms лист, ИЛИ стоманена тръба с диаметър 120 mm | 8 броя, всеки с размери 375 mm x 150 mm ИЛИ 8 броя, всеки с дължина 150 mm | |
| Димни комини (4 на пещ) | Тънкостенна стоманена тръба ИЛИ 2 mm ms лист | 4 броя, всеки с дължина 2 300 mm (Забележка 2) ИЛИ вижте инструкциите, за да изчислите необходимите количества. |
Използвайте Corten “A” или подобна устойчива на атмосферни влияния стомана за ламаринените части.
Corten “A” или подобна устойчива на атмосферни влияния стомана за частите от ламарина се препоръчва за по-дълъг живот на пещта. Устойчивите на атмосферни влияния стомани съдържат до 3% мед, хром, ванадий и фосфор. Те образуват издръжлив оксиден слой, който не се нуждае от допълнителна защита. Ако не е налична устойчива на атмосферни влияния стомана или ако пещта трябва да се съхранява известно време преди употреба, боядисайте външната страна на пещта с червен оксиден грунд или друга подходяща боя за предотвратяване на ръжда. След като пещта се използва, боята постепенно ще изгори, но ще осигури известна защита срещу външна корозия.
Стоманената тръба, използвана за димните комини, трябва да бъде от тънкостенен тип (2-3 mm дебелина на стената). Размерите, показани на чертежа (фиг. 18), могат да бъдат променяни. Може да се използва всякакъв диаметър на тръбата от 100 мм до 150 мм. Тръбите трябва да пасват правилно към щуцерите в основния канал.

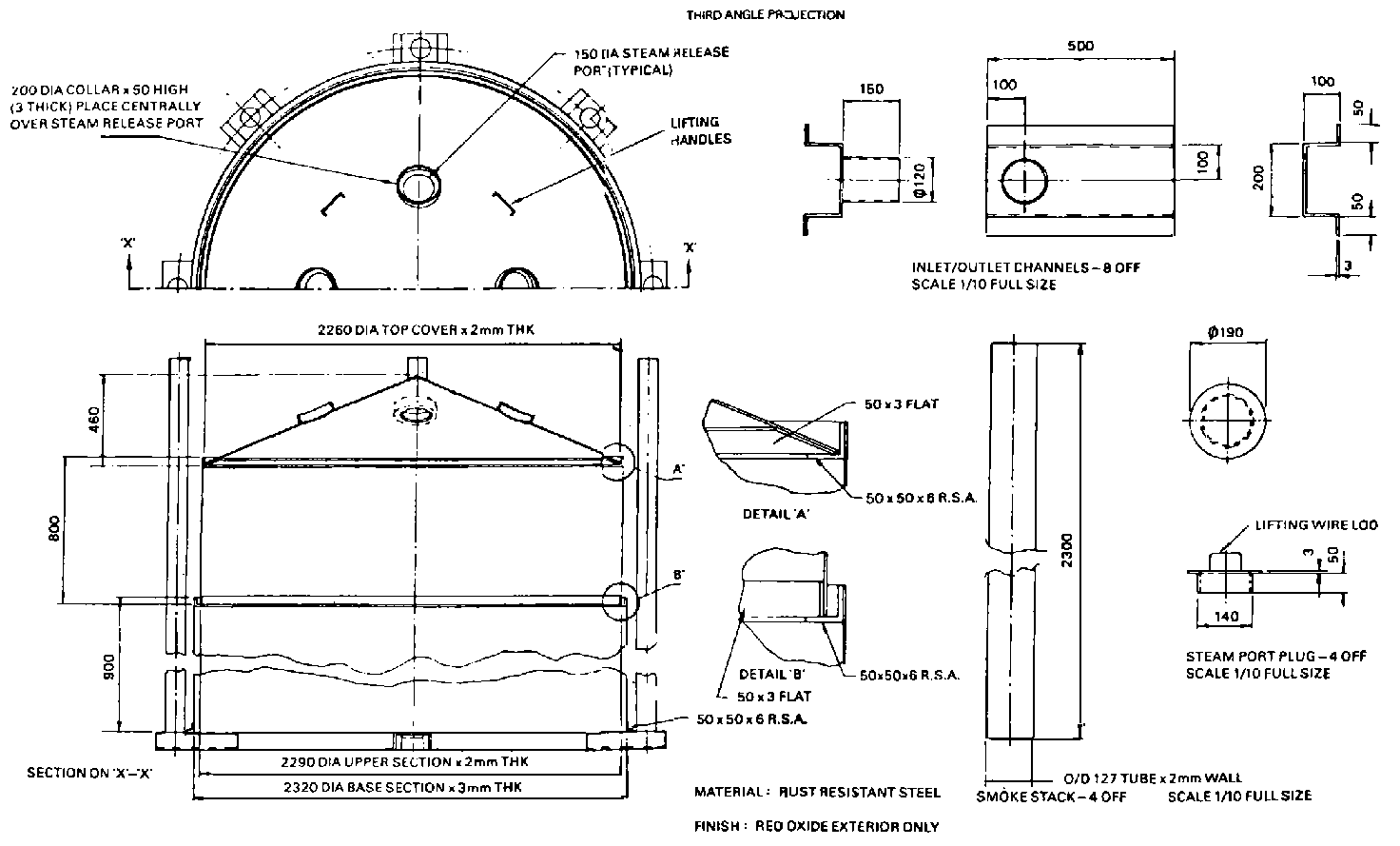

Фиг. 18. Конструктивен чертеж на пещ TPI
2.2. Как да направите основната секция

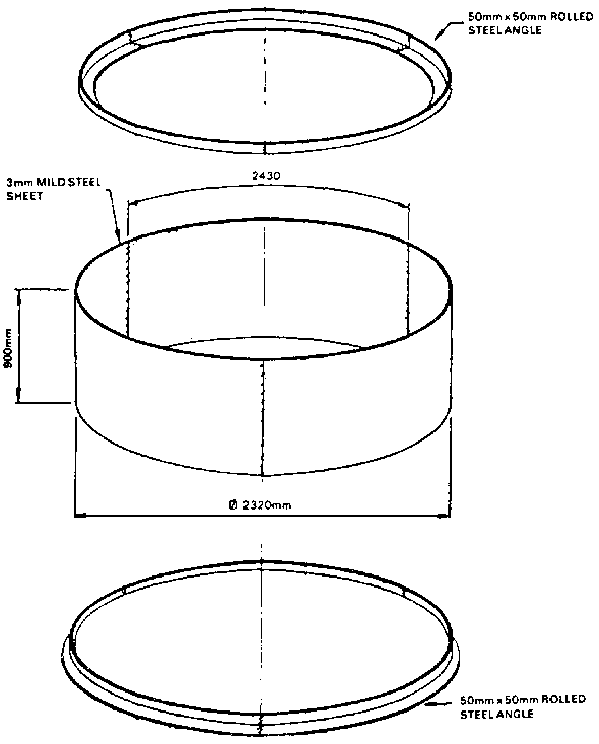

Фиг. 19. Разрез на основата на пещта
Горен и долен пръстен:
1. Нарежете шест 2 430 mm дължини с 50 mm x 50 mm x 3 mm ms ъгъл.2. Вземете три от тези дължини, за да направите долния пръстен. Огънете всяка дължина с помощта на ролките за огъване или чрез ковачество до радиус от 1 160 mm. Вертикалният фланец трябва да е от ВЪТРЕШНАТА страна.
3. Проверете дали краищата пасват добре – ако не, подрежете краищата с ножовка.
4. Закрепете заваръчния шев в пръстен.
5. Проверете дали пръстенът лежи плоско на земята – ако не, счупете и заварете отново или завъртете, докато стане задоволителен.
6. Завършете заваръчните шевове.
7. Вземете останалите три дължини, за да направите горния пръстен. Оформете ги в пръстен с вертикалния фланец от ВЪНШНАТА СТРАНА.
8. Направете горния пръстен по същия начин като долния пръстен.
2.2.1. Тяло (Метод 1)
1. Изрежете три парчета от лист ms с дебелина 3 mm, всеки с размери 2 430 mm x 900 mm.2. Отстранете всички остри ръбове.
3. Огънете частите до радиус от 1 160 mm, като използвате ролките за огъване.
4. Заварете ръбовете на частите заедно, за да направите цилиндър.
5. Проверете дали пръстените пасват добре на цилиндъра и ги заварете на място в три точки около цилиндъра. Обърнете внимание, че долният пръстен пасва ИЗВЪН цилиндъра, а горният пръстен пасва ВЪТРЕ в цилиндъра.
6. Проверете дали цилиндърът стои изправен на земята.
7. Когато сте задоволителни, заварете шевовете. Страничните шевове трябва да бъдат непрекъснати заварки. Всички пропуски ще позволят на въздуха да попадне в пещта.
8. Заварете пръстените. В този случай няколко заварки, разположени около цилиндъра, ще бъдат достатъчни, тъй като всички празнини ще бъдат запечатани с пръст или пясък, когато пещта се използва.
2.2.2. Тяло (метод 2)
За по-лесно заваряване може да се използва този алтернативен метод.
1. Изрежете три парчета от лист ms с дебелина 3 mm, всеки с размери 2 480 x 900 m.2. Отстранете всички остри ръбове.
3. Огънете частите до радиус от 1 160 mm, като използвате ролките за огъване.
4. Заварете ръбовете на частите заедно, за да направите цилиндър. Допълнителната дължина на всяко парче осигурява припокриване от 50 mm на всяка фуга.
5. Поставете долния пръстен ИЗВЪН цилиндъра; горният пръстен ВЪТРЕ.
6. Проверете дали цилиндърът стои изправен на земята.
7. Заварете страничните фуги, отвътре и отвън. Външните заварки трябва да са непрекъснати, за да се предотврати навлизането на въздух в пещта. Вътрешната заварка може да е непостоянна. По-лесно е да заварявате припокриване, отколкото да заварявате две плочи, които се допират една до друга, и този метод също дава възможност за грешки.
8. Заварете пръстените най-накрая на мястото им, както преди.
2.3. Как да направите горната част

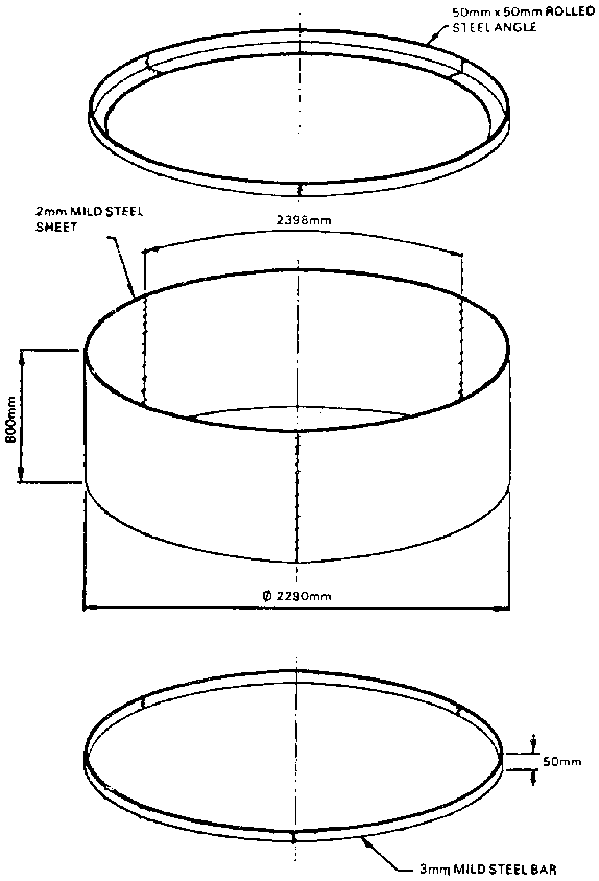

Фиг. 20. Горна част на пещта
Горен и долен пръстен:
1. Изрежете шест 2 398 mm дължини от 50 mm x 3 mm ms лента.2. Вземете три от тези дължини, за да направите долния пръстен. Огънете всяка дължина до радиус от 1 145 mm.
3. Заварете дължините заедно, за да образувате пръстен.
4. Поставете пръстена на земята, за да проверите дали е истински.
5. Завършете заваръчните шевове.
6. Вземете останалите три дължини, за да направите горния пръстен.
7. Огънете до радиус от 1 145 mm с вертикалния фланец ОТВЪН.
8. Заварете в пръстен, както е описано по-горе.
2.3.1. Тяло
1. Изрежете три парчета от 2 mm ms лист, всяко с дължина 2 448 mm x ширина 800 mm.2. Огънете до радиус от 1 145 mm.
3. Направете цилиндър, както е описано за основната секция (Тяло: Метод 2). Обърнете внимание, че плоският пръстен е заварен ОТВЪТРЕ в ДЪНОТО: ъгловият пръстен е заварен ВЪТРЕ в ГОРЕ.
4. Уверете се на етапа на заваряване, че цилиндърът пасва правилно към основната секция.
2.4. Как да направите горния капак

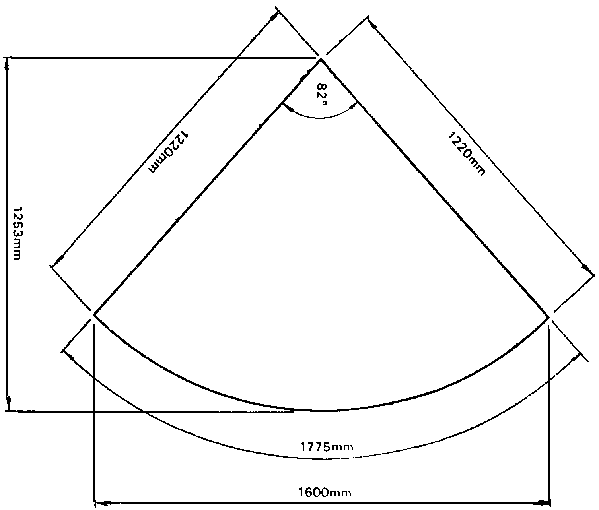

Фиг. 21. Размери на сектора на горния капак (необходими са 4 за направата на капак)
1. Маркирайте 4 секторно оформени парчета от 2 mm ms лист с размерите, показани на Фиг. 21. Две парчета могат да бъдат изрязани от един лист, както е показано на Фиг. 22.2. Изрежете сектори, отстранете всички остри ръбове.
3. Маркирайте и изрежете отвор с диаметър 150 mm във всеки сектор за отвора за изпускане на пара.

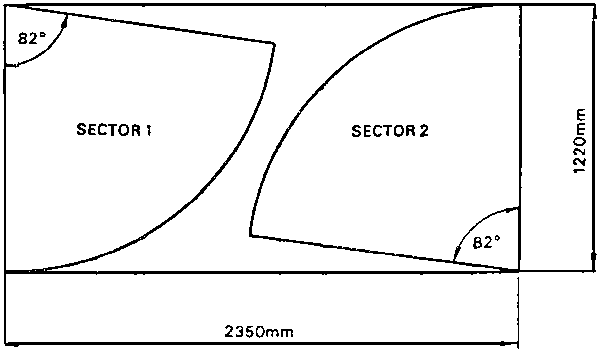

Фиг. 22. Изрязване на два сектора от стандартен размер ламарина
2.5. Как да направите димни комини
Основни канали (необходими са 8)
1. Изрежете осем парчета от 3 mm ms лист, всяко с размери 500 mm x 500 mm.2. Огънете и прегънете, както е показано на чертежа (фиг. 18) в канали. Ако няма налична машина за сгъване, огъването може да се извърши в менгеме. Маркирайте линиите на огъване върху метала и направете всяко огъване на няколко етапа. Не се опитвайте да оформите всяко огъване до 90 в един опит.
3. За да направите кранчетата, изрежете осем 150 mm дължини от стоманена тръба с диаметър 120 mm ИЛИ изрежете осем парчета от 3 mm мека стомана, всяко с размери 375 mm x 150 mm и навийте на тръби с диаметър около 120 mm. Уверете се, че всички са с възможно най-близък диаметър.
4. На всеки канал маркирайте центъра на отвор на 100 mm от единия край.
5. Внимателно изрежете дупките, докато станат със същия размер като вътрешния диаметър на щуцерите.
6. Заварете щуцерите на място над дупките. Уверете се, че са изправени.
Димни комини (необходими са 4)
Тези купчини трябва да пасват на щуцерите в основните канали. Те не трябва да са плътно прилепнали. В противен случай, когато пещта се използва и е гореща, те може да не могат да бъдат премахнати. Те обаче не трябва да са и твърде свободни.
1. Просто отрежете четири дължини от 2 300 mm, ако има налична стоманена тръба с подходящ размер.2. Ако няма налична тръба, направете купчините от ламарина. Те могат да бъдат изработени от едно парче, ако е наличен голям комплект огъващи ролки (широки 2 300 mm). В противен случай направете купчините на няколко секции и ги съединете.
3. Разделете дължината на стека (приблизително 2 300 mm) на най-малкия брой равни дължини, които могат да бъдат оформени към наличните ролки за огъване. Добавете около 50 mm към всяка дължина, за да осигурите известно припокриване за сглобяване на секциите на стека.
Проверете дали този размер все още ще пасне между ролките, т.е. за 900 mm широки ролки, три дължини от 770 mm ще дадат височина на стека от 2 310 mm. Добавянето на надбавката за монтаж от 50 mm дава: 770 + 50 = 820 mm дължина на сечението.
4. Изрежете необходимия брой парчета от 2 mm ms лист.
5. Оформете в епруветки. Тези тръби трябва да са с малко по-различен диаметър, така че горната секция да е най-малка и да пасва плътно в секцията отдолу, която от своя страна ще пасва плътно в следващата секция надолу и т.н. Долната част трябва да пасва добре, но не плътно, към щуцерите в каналите на основата. Уверете се, че всички стекове ще паснат на всички канали, така че купчините да могат лесно да се сменят, когато пещта се използва.
6. Сглобете тръбните секции, като натиснете всяка секция около 50 mm в секцията отдолу.
Уверете се, че сглобеният куп е сравнително прав и ще стои изправен върху секциите на канала.
7. Заварете стековете заедно, но НЕ ги заварявайте към каналите.
